超薄型触覚フィルム

サービス名

さっと貼るだけアナログ入力。

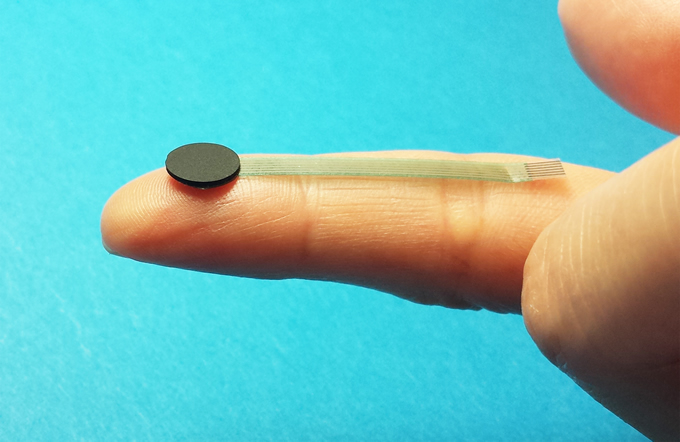

曲面への実装も可能な超薄型の静電容量式力覚センサーヘッドです。

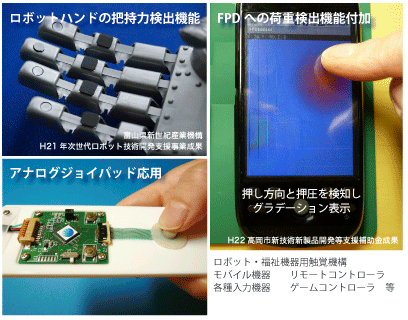

ロボット用触覚センサから、アナログジョイパッドまで
様々な入力機器ニーズにお応えいたします。

■2014年度 日本機械学会賞(技術)[一般社団法人 日本機械学会(平成27年)]
■第25回 中小企業優秀新技術-新商品賞 優秀賞 [りそな中小企業振興財団・日刊工業新聞(平成25年)
■第12回 中部科学技術センター顕彰 振興賞 [公益財団法人 中部科学技術センター]

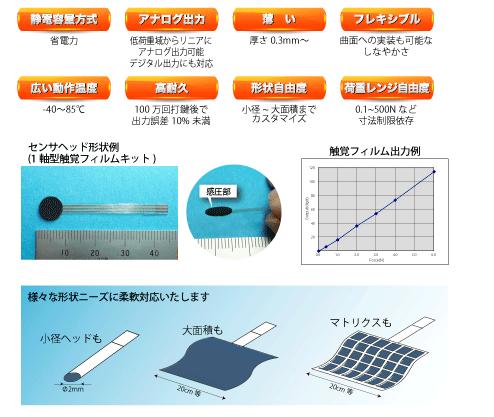

特徴

製品構成

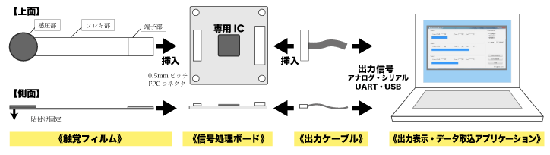

本製品は、触覚フィルム(センサ)と専用信号処理ボードからなります。

  • ●1枚の信号処理ボードに対し、多数個の触覚フィルムを接続できます
     (最大18個/1軸型の場合)
  • ●触覚フィルムと専用ICとのセットでのご提供も可能です
  • ●触覚フィルムの感圧部をより効率よく押込む“キートップ形状”を別途ご紹介いたしま
  • ●触覚フィルムは0.5mmピッチFPCケーブル仕様になっております。
  • ●センサ組込のための周辺機構設計もお手伝いします。
    「○○部分でアナログ検出したい」等々ご相談ください


その他の仕様のご要望についても、お気軽にお問合せ下さい

特徴

ご希望の製品にスムーズに組み込んでいただくため、機構設計からソフトウエア開発まで組み込み一式をサポートします

仕様

検出軸方向 1〜3軸
定格荷重 0.1〜200Nに対応
感度 20digit/Nなど(アナログ出力も可)
出力誤差 ±10%未満
耐久性 100万回以上(定格6N品を4N打鍵の場合)
動作温度範囲 -40 to +85℃
外形寸法 φ2〜, t=0.3mm〜 (検出部)

*上記は一例であり、お客様のご要望に応じて増感などのカスタマイズも別途承ります

本製品は下記期間のご協力のもと開発しております
  富山県新世紀産業機構
  富山県産業技術研究開発センター
  富山県立大学
  早稲田大学ナノテクノロジー研究所
