超薄型触覚フィルムキットー1軸検出型・USB出力

曲面に貼ってアナログ入力!

低荷重域から検出可能な触覚フィルムセンサ。
お客様の製品の可能性をさらに広げます。
 →詳細資料(PDF形式)

品番:OTF-KA002




特徴

  • ●静電容量検出型圧力検出方式のセンサヘッド
  • ●センサヘッドの厚さは超薄型の0.5mm
  • ●貼り付けるだけで固定(ハンダ付け不要,円筒面へも実装可能)
  • ●専用信号処理基板とのセットでPC接続
  • ●荷重強度を専用ソフトウェアでPC画面上に表示(CSV出力も)

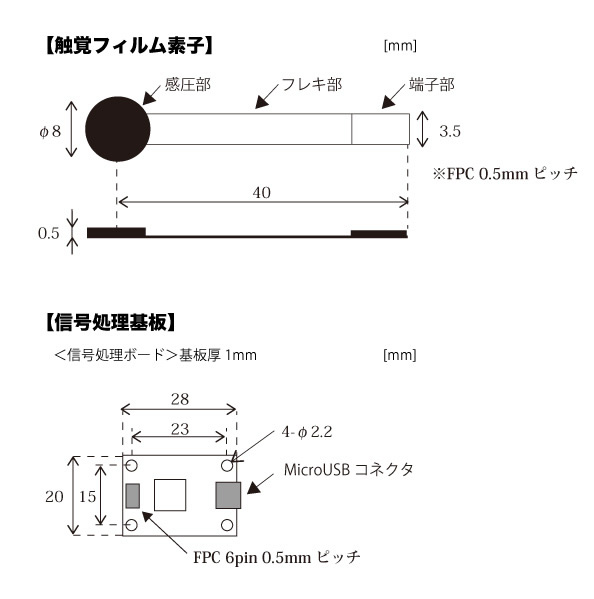

製品構成


仕様

    検出軸方向 1軸
    定格荷重 6N(0.61kgf)
    感度 * 30digit/Nなど(MAX 6N)
    出力誤差 ±10%未満
    出力信号形式 USB
    耐久性 100万回以上(at 4N(408gf))
    動作温度範囲※ -40 to +85℃
    外形寸法 φ8, t=0.6mm (検出部)
    40mm(配線部)  *最長150mmの延長ケーブルも有
    20×28×1mm(信号処理基板部)

*予告なく変更する場合があります

本製品は下記期間のご協力のもと開発しております
  富山県新世紀産業機構
  富山県産業技術研究開発センター
  富山県立大学
  早稲田大学ナノテクノロジー研究所
