超薄型触覚フィルムキットー1軸検出型・アナログ出力

サービス名

フィルムキットのアナログ出力版

低荷重域から検出可能な触覚フィルムセンサ。
お客様の製品の可能性をさらに広げます。

 →詳細資料(PDF形式)
  品番:OTF-KA103



特徴

  • ●静電容量検出型圧力検出方式のセンサヘッド
  • ●センサヘッドの厚さは超薄型の0.5mm
  • ●貼り付けるだけで固定(ハンダ付け不要,円筒面へも実装可能)
  • ●専用信号処理基板とのセットでアナログ出力(5V駆動)

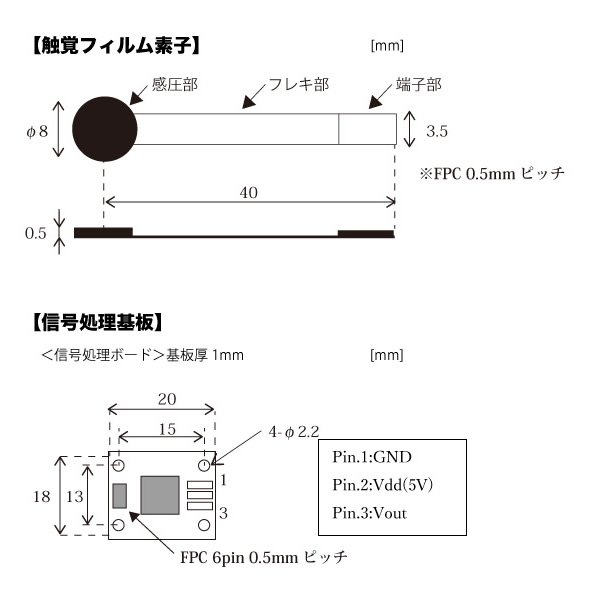

製品構成


仕様

評価セット仕様
電源電圧 5V
センサ定格荷重 6N
最大負荷 20N
無負荷時出力 0.1V(±10%)
感度(電圧変化) 0.5V/N(±10%)ご使用の環境により異なりますのでご注意下さい
仕様温度範囲※ -40 to +85℃
外形寸法 φ8, t=0.6mm (検出部)
40mm(配線部)  *最長150mmの延長ケーブルも有
18×20×1mm(信号処理基板部)

*上記感度は当社標準計測方式によります(センサ上中心をφ6平面で荷重)
*温度変化により出力が大きく変化する場合もあります
本製品は下記期間のご協力のもと開発しております
  富山県新世紀産業機構
  富山県産業技術研究開発センター
  富山県立大学
  早稲田大学ナノテクノロジー研究所
